博途工业铝型材系统相关知识介绍

铝型材系统与线棒系统类同，以其柔性化、灵活多变、扩展性强等特点帮助现代企业降低物流成本、持续改善物流管理，使企业逐步走向精益生产；由铝型材与种类丰富的联接夹头组合而成，可由现场工人根据自身条件和操作习惯，利用铝型材系统自行设计工位器具，从而不断提高工作效率，使物流的持续改进成为可能。

1.标准铝型材有很多平面规格，但长度规格为6米。

2.现有铝型材平面规格型号为4040，
3.其平面规格为40×40（m m ），重量为2.02kg /m 。

铝型材配件：

基本型有十几种，常用的料架形状通过这些均能完成，体现了模块化的思路。用于加强被连接型材点的支撑力，也可以用作需要移动位置的型材连接方式，材料采用铝合金，连接用的T型螺栓及及螺母需另外配。

1.T型连接板：用于型材高强度T形连接。采用T形螺栓或六角头螺栓、 内六角圆柱头螺钉连接

2.L型连接板：用于型材高强度L形连接。采用T形螺栓或六角头螺栓、 内六角圆柱头螺钉连接

3.十字型连接板：用于型材高强度T形连接。采用T形螺栓或六角头螺栓、 内六角圆柱头螺钉连接

4.一字型连接：用于型材高强度连接

5.T型螺栓：型螺栓直接放入型材槽内，安装过程中它能自动定位锁紧，常以法兰螺母配合使用，是安装角件等型材配件的好帮手。根据不同规格型材、槽宽及安装要求可选用不同规格及长度的T型螺栓。

6.板底脚：用于设备与地面的固定。采用膨胀螺栓紧固。

7.90度对角片：用于低、中强度L形连接，将型材铣成45度角，在将90 度对角 片插入型材槽内，采用螺丝或六角螺栓紧固。

8.槽用直角座：根型材的直角连接，安装时将两端分别插入用于两型材槽坑内，将紧定螺钉锁紧。

9.转接板：用于需要调整角度的结构

10.T型连接组件：用于型材之间的T形连接。用钻模在型材上钻孔；然后在使用T型连接件组连接。

11.M C 尼龙底脚组件：用于框架底部的支撑，减振性能好，具有自动调位作用，允许最大倾角15 度，保证支撑杆垂直，消除支撑杆的弯曲力。

12.底脚盖板：用于型材底脚的连接

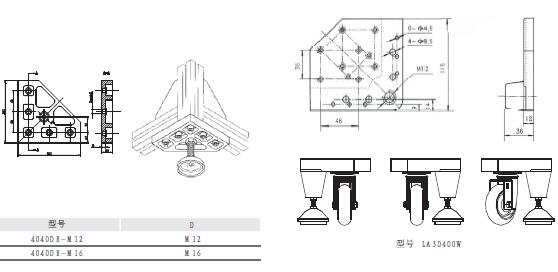

13.底脚转接板：4040D B 用于4040、4040L型材框架的底部连

14.脚轮组件：用于需要移动设备

其他配件：

1.带有博途标志的特制闷盖，既美观又可避免型材尖角划伤工人。

2.美观而又符合人机工程学设计的把手，配合脚轮使用，使铝型材系统移动时灵巧自如。
